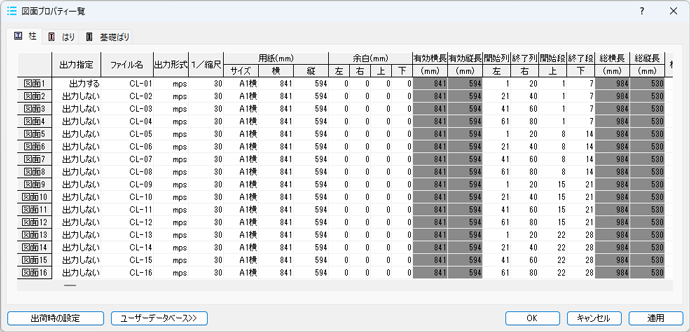

項目の説明

項目	説　明	初期値
出力指定	連続的に図面を作成するかどうかを指定します。 最大16枚まで連続的に図面を作成することができます。 ｢0：出力する｣、｢1：出力しない｣のいずれか	図面1  ：0：出力する  図面2以降：1：出力しない
ファイル名	CADデータのファイル名を入力します。	[環境設定]の命名規則によって作成されたファイル名
出力形式	出力するCADデータの形式を指定します。 ｢0：mps｣、｢1：mpz｣、｢2：mpx｣、｢3：dxf｣、 ｢4：dwg｣、｢5：jww｣、｢6：sfc｣、｢7：p21｣のいずれか	0：mps
1／縮尺	断面の縮尺を入力します。	30
用紙（mm）  サイズ	用紙サイズを選択します。 「0：A0横」、「1：A1横」、「2：A2横」、「3：A3横」、「4：A4横」、「5：A5横」、「6：B0横」、「7：B1横」、「8：B2横」、「9：B3横」、「10：B4横」、「11：B5横」、「12：A0縦」、「13：A1縦」、「14：A2縦」、「15：A3縦」、「16：A4縦」、「17：A5縦」、「18：B0縦」、「19：B1縦」、「20：B2縦」、「21：B3縦」、「22：B4縦」、「23：B5縦」、「24：自由」のいずれか ※ サイズを指定すると、横、縦が自動で変更されます。	1：A1横
横	用紙枠の大きさを入力します。 ※ 横、縦を指定すると、サイズが自動で変更されます。	841
縦		594
余白（mm）  左	用紙枠と断面リストとの余白を左右上下で入力します。 余白を入力すると、有効横長と有効縦長が自動計算されます。	0
右		0
上		0
下		0
有効横長（mm）
有効縦長（mm）
開始列(左)	断面デ－タ入力表で、出力する範囲を指定します。 出力範囲を指定すると、総横長、総縦長が自動計算されます。 例) 開始列(左)＝３､終了列(右)＝６､開始段(上)＝２､終了段(下)＝５と指定すると下図の範囲が作図範囲に指定されます。	各図面20列とした倍数
終了列(右)
開始段(上)		各図面7段とした倍数
終了段(下)
総横長
総縦長

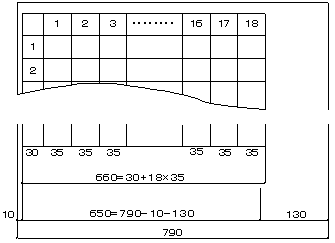

横修正	総横長（縦長）が有効横長（縦長）よりも大きい場合は、図面が予定の範囲からはみ出すことになり、逆の場合は空白ができます。 横（縦）修正を｢する｣と指定すると、以下の例のように相似的に図面を拡大/縮小し、予定の範囲に納めることができます。 横（縦）修正を｢しない｣と指定すると、余白(右、下)は無視し、余白(左、上)だけを考慮して作図します。 ｢0：する｣、｢1：しない｣のいずれか 例) 項目欄幅＝30.0、断面欄幅＝35.0、図面枠横＝790、 余白(左)=10、余白(右)＝130、有効横長＝650、 開始列(左)＝１､終了列(右)＝18、総横長＝660 の場合の修正方法 この例の場合、総横長が有効横長より10㎜だけ大きいので、その分だけ図面がはみだしている計算になります。 修正率＝ 修正後の項目欄幅＝30×＝29.5 修正後の断面欄幅＝35×＝34.5 というように修正されます。	0：しない
縦修正		0：しない
図面枠CADファイル  設定	｢0：使用しない｣、｢1：使用する｣、｢2：出力ファイルと同名｣のいずれか ｢出力ファイルと同名｣を指定した場合、出力先に出力ファイル名と同名のファイルがある場合は、それを下図として使用します。 また、連続的に図面を作成する場合に、CADファイル名を一致させておくことで１つのCADファイルに連続的に描き加えることができます。	0：使用しない

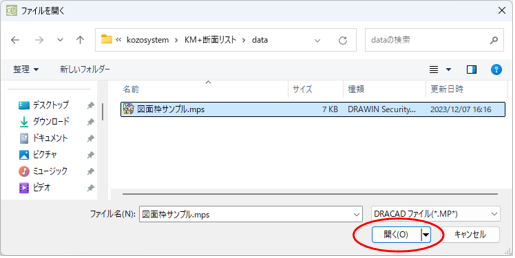

図面枠ファイル名	[設定]で「1：使用する」を指定した場合に、 CADデータを生成する際に図面枠として読み込む既存のCADファイル名を指定します。 入力欄をクリックすると開くダイアログを表示し、 読み込む既存のCADファイル名を指定することができます。 設定方法については、「図面枠ファイル名の設定方法」を参照してください。
レイヤ範囲１	図面枠CADファイルから読み込むレイヤの範囲を指定します。 (範囲１～範囲２) ０～０とした場合、すべてのレイヤを読み込みます。	0
レイヤ範囲２		0

補　足

1. [出荷時の設定]ボタンをクリックすると、表示しているタブの各項目が初期値に戻ります。

2. [ユーザーデータベース]ボタンをクリックすると、登録済みのユーザーデータベースの呼び出し、 または新規・追加登録を行うことができます (詳細については、 ｢２ユーザーデータベースの呼出（個別）｣、 ｢１ユーザーデータベースの登録（個別）｣を参照してください)。


3. [適用]ボタンをクリックすると、設定している条件が断面リストプレビューに反映され、確認することができます。
